Ficha Técnica

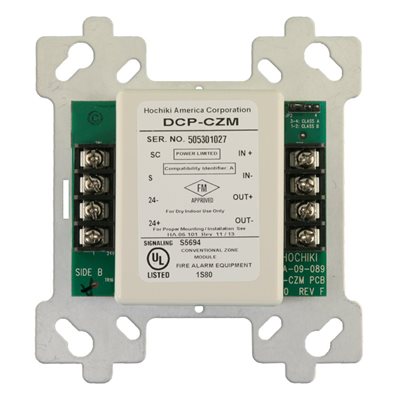

Hochiki DCP-CZM — Módulo de Zona Convencional para Sistemas Analógicos Direccionables
El Hochiki DCP-CZM es un módulo de zona convencional diseñado para integrarse a sistemas de detección de incendio analógicos direccionables. Permite supervisar y controlar hasta 25 detectores convencionales de 2 hilos o estaciones manuales en una sola zona, reportando al panel estados de normal, abierto o alarma. Incorpora un LED bicolor para indicar supervisión y activación, y utiliza el protocolo digital DCP, que garantiza alta fiabilidad de comunicación y rápida respuesta ante emergencias.
Prestaciones principales
- Proporciona un punto direccionable para una zona de hasta 25 detectores convencionales de 2 hilos.
- LED bicolor integrado: parpadea en verde cuando es sondeado por el panel y se fija en rojo en condición de alarma (controlado por el panel).
- Dirección programable (1–127) mediante programador manual; la dirección se almacena en memoria EEPROM.
- Compatible con cableado Clase A y Clase B.
- Supervisa la alimentación auxiliar y toda la zona de dispositivos, reportando normal, abierto o alarma.
- Utiliza protocolo digital DCP (Digital Communication Protocol) para alta confiabilidad de comunicación.
- Compatible con una amplia gama de detectores convencionales Hochiki (series SOE, SOC, SLV, SLR, SLK, SIH, DCD, DFE, DSC, entre otros).
- Diseñado para montaje en caja eléctrica cuadrada de 4” o caja doble, con cubierta plástica incluida.
- Listado UL 864 9ª edición y aprobado por State Fire Marshal (CSFM), apto para aplicaciones comerciales e institucionales.
Especificaciones técnicas
- Tensión de lazo (S-SC): 25.3 a 39 VDC.
- Tensión de alimentación auxiliar: 18.8 a 27.2 VDC.
- Consumo medio en lazo: 670 µA (standby).
- Corriente en bucle de 2 hilos: máx. 2 mA en reposo.
- Corriente máxima de salida: 2 A @ 30 VDC.
- Dispositivo de fin de línea: resistencia de 4.7 kΩ.
- Cantidad máxima por lazo SLC: 127 módulos.
- Nivel de alarma: < 1.5 kΩ.
- Umbral de cableado: > 2.5 kΩ y < 6 kΩ.
- Umbral de circuito abierto: > 10 kΩ.
- Resistencia máxima del lazo de detectores: 50 Ω (longitud total del cable).
- Indicador visual: LED bicolor (verde / rojo).
- Dimensiones: 4.2″ (ancho) × 4.7″ (alto) × 1.4″ (profundidad).
- Peso aproximado: 3 oz.
- Temperatura de operación: 0 °C a 49 °C (32 °F a 120 °F).
- Temperatura de almacenamiento: -30 °C a 70 °C (-22 °F a 158 °F).
- Humedad relativa: hasta 90 % sin condensación.
- Montaje: en caja eléctrica cuadrada de 4” o caja doble, con LED visible a través de la tapa.
- Listados: UL Listed, CSFM 7300-0410:150.
