Ficha Técnica

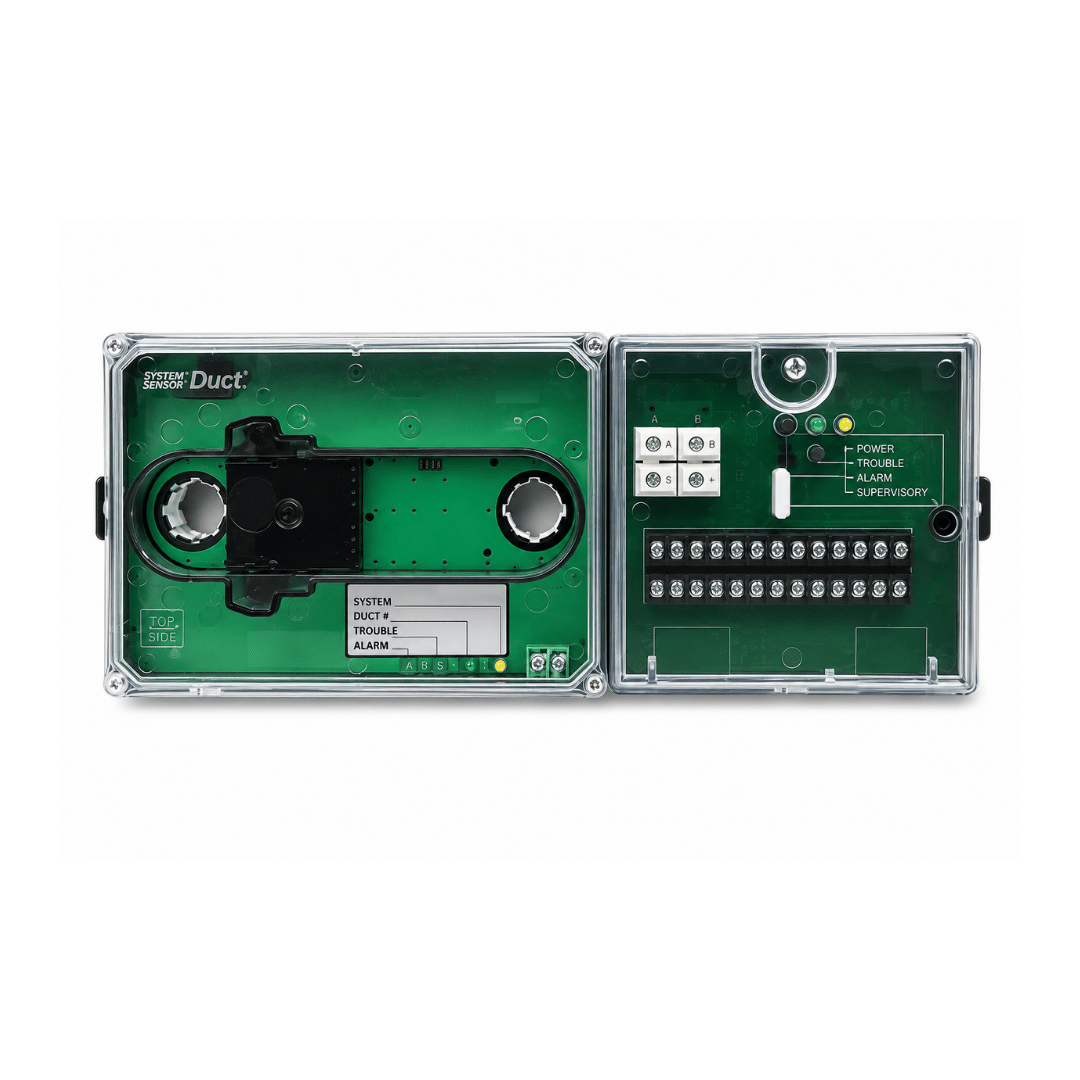

ESD-4WJ – Detector de Humo para Ductos HVAC de 4 Hilos SuperDuct
El Edwards ESD-4WJ es un detector de humo para ductos HVAC de 4 hilos diseñado para proporcionar detección temprana de humo en sistemas de ventilación y climatización. Gracias a su tecnología fotoeléctrica inteligente y su innovador sistema de compensación ambiental con detección diferencial patentada, ofrece una detección altamente confiable minimizando falsas alarmas causadas por suciedad, humedad y variaciones ambientales.
La serie SuperDuct está diseñada para aplicaciones comerciales e industriales donde es necesario detectar productos de combustión dentro de conductos de aire y activar funciones críticas como apagado de ventiladores, control de compuertas y notificación al sistema de alarma contra incendios. Su diseño compacto de menos de 2 pulgadas de profundidad facilita la instalación incluso en espacios reducidos.
Características principales
- Detector de humo para ductos HVAC de 4 hilos
- Tecnología fotoeléctrica inteligente
- Compensación ambiental automática
- Tecnología de detección diferencial patentada
- Reduce falsas alarmas por suciedad y humedad
- Diseño compacto de menos de 2″ de profundidad
- Controlador integrado con detector RJ45
- Monitoreo continuo del flujo de aire en ductos
- Prueba remota mediante estación de test/reset opcional
- Prueba local mediante imán sin abrir el equipo
- Indicadores LED visibles con cubierta cerrada
- LED dedicado de suciedad/falla para mantenimiento rápido
- Interruptor antisabotaje en cubierta
- Capacidad de interconectar hasta 15 controladores
- Compatible con apagado múltiple de ventiladores
- Instalación sencilla y mantenimiento simplificado
Detalles técnicos
- Modelo: ESD-4WJ
- Marca: Edwards
- Serie: SuperDuct
- Tipo: Detector de humo para ductos HVAC
- Tecnología de detección: Fotoeléctrica
- Configuración: 4 hilos
- Interconexión: RJ45
- Voltajes de operación: 24 VDC, 24 VAC, 120 VAC o 230 VAC
- Rango de velocidad de aire: 100 a 4.000 ft/min
- Diferencial de presión de aire: 0,005 a 1,0 pulgadas de agua
- Sensibilidad: 0,67 a 2,46 % de oscurecimiento por pie
- Tiempo máximo de reinicio: 2 segundos
- Tiempo de encendido: 8 segundos
- Tiempo de respuesta de prueba: 5 a 7 segundos
- Temperatura de operación: -29°C a 70°C
- Humedad relativa: 10% a 93% sin condensación
- Detector y controlador preensamblados
- Dimensiones ensamblado: 36,86 x 13,84 x 4,83 cm
- Peso aproximado: 3,4 kg
Relés y salidas
- 1 relé de alarma normalmente abierto
- 2 relés auxiliares Form C de 10 A
- 1 relé de supervisión/falla Form C
- Salida auxiliar de 18 VDC
- Compatible con apagado automático de ventiladores
- Compatible con control de compuertas HVAC
Indicadores LED
- LED rojo: Alarma
- LED amarillo: Falla
- LED amarillo: Detector sucio
- LED verde: Alimentación
