Ficha Técnica
Controlador de Ascensor ZKTeco EC10 + Módulo de Expansión EX16 — Control Seguro de Pisos por Huella, Tarjeta o PIN
El sistema EC10 + EX16 está diseñado específicamente para control de ascensores, permitiendo restringir el acceso a pisos por credenciales (huella, tarjeta o contraseña), con horarios predefinidos y modo “paso libre” en horarios de visita. Un EC10 gestiona hasta 10 pisos y, con hasta 3 módulos EX16, puede llegar a 58 pisos con un solo conjunto. :contentReference[oaicite:0]{index=0}
Ventajas Principales:
🛗 Control de pisos granular: Asigne qué pisos puede seleccionar cada usuario según credenciales y horarios.
🧠 Flexible y escalable: EC10 controla 10 pisos; cada EX16 añade 16 pisos. Hasta 3 EX16 por EC10 (máx. 58 pisos por conjunto).
🔗 Conectividad robusta: Comunicación con PC por TCP/IP o RS485; enlace EC10–EX16 por RS485 (dirección por DIP switch).
🧩 Integración sencilla: Compatible con lectores ZKTeco (p. ej., FR1200) y SDK disponible para integración con software de terceros.
⚙️ Fácil administración: Software intuitivo para alta/baja de usuarios, reglas de tiempo y monitoreo de eventos.
🧾 Capacidades altas: Hasta 3.000 huellas, 30.000 tarjetas y 100.000 eventos por panel.
Especificaciones Técnicas:

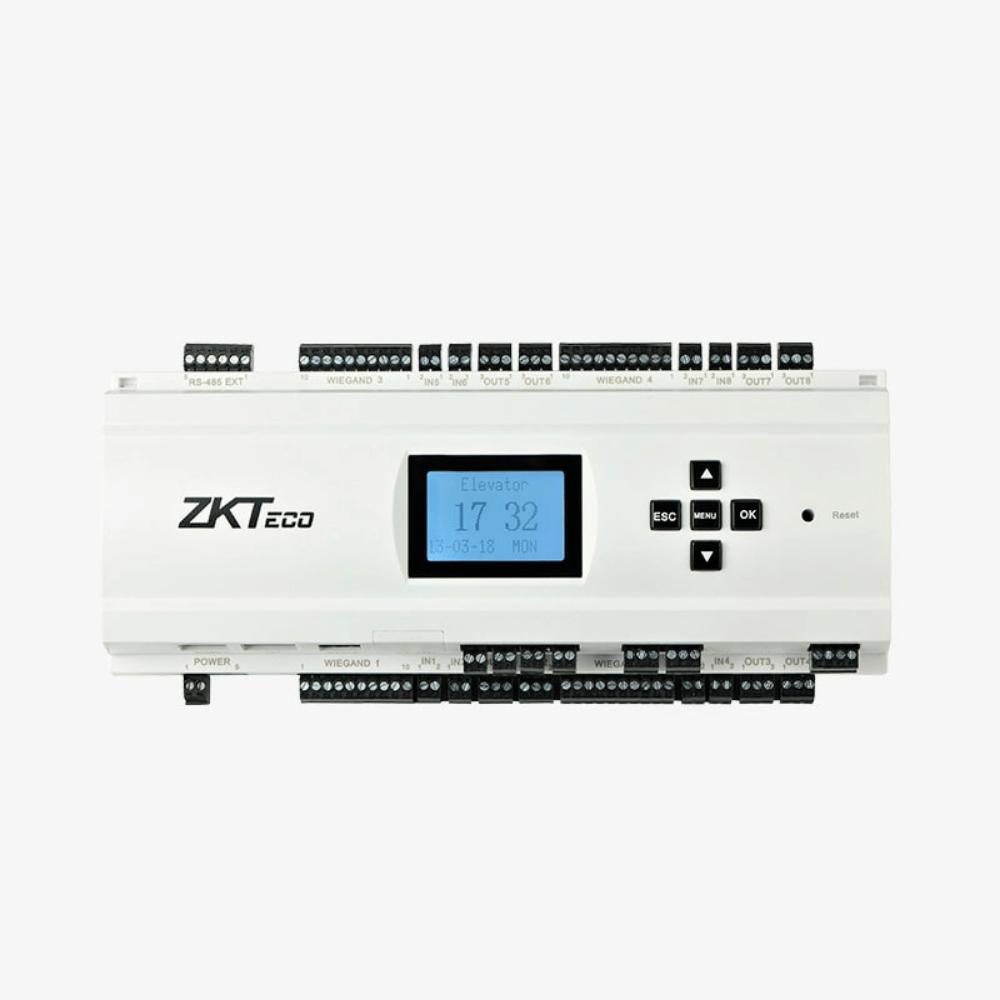

- Modelo panel: EC10
- Relés de control de piso: 10 (EC10)
- Capacidad de huellas: 3.000
- Capacidad de tarjetas: 30.000
- Capacidad de eventos: 100.000
- Comunicación hacia PC: TCP/IP, RS485
- Comunicación hacia EX16: RS485
- N.º máx. de EX16 por EC10: 3 (hasta 58 pisos por conjunto)
- Alimentación: 12 V DC, 1 A
- Dimensiones EC10 (L × D × H): 242 × 95 × 60 mm • Peso neto: 0,8 kg
- Modelo expansión: EX16
- Relés de control de piso: 16 (EX16)
- Dirección RS485: Configuración por DIP switch
- Alimentación: 12 V DC, 1 A
- Dimensiones EX16 (L × D × H): 160 × 106 mm • Peso neto: 0,2 kg
Accesorios e Integración (opcionales):
- Lectores: FR1200 (RS485) / lectores RFID Wiegand
- Periféricos: ZK4500 / ZK8500R para enrolamiento en PC
- Software: Aplicación cliente en PC; SDK disponible
